デュアルウォール

美しく安全な仕上げとするために、下記の留意事項をご確認ください。
また、ご検討にあたっては、「ヘーベルテクニカルハンドブック」「ヘーベルデュアルウォール製品カタログ」を必ず併せてご一読の上、ご検討ください。

適用範囲

  • ?新築物件に限ります。
  • ?使用部位の高さは31m以下を目安とします。

適用外裝材

  • ?金屬スパンドレル
  • ?金屬パネル
  • ?木板
  • ?壁面緑化フレーム

※外裝材の重量（MP金具および胴縁等の下地金物込み）：20kg/m2以下
※外裝材の距離（ALCパネル表面から外裝材の重心までの距離）：100mm以內
※へーベルは縦張り、外裝材の取り付けは橫銅縁に縦張り
※ALCおよび外裝材のロッキングを拘束しない取り付け
※上記以外の外裝材の採用については、お問い合わせください。

下地ヘーベルパネルの設計

  • ?取付構法は縦壁HDR構法とします。
  • ?出隅部は勝ち負けの納まりとし、コーナーパネルは対応できません。
  • ?パネル長さは「設計荷重-最大長さ対応表」を參照ください。
    【參考資料】へーベルテクニカルハンドブック

    • ※設計荷重は設計風圧力を10％割増しして検討します。詳細はお問い合わせください。

パネル規格

厚さ（mm) 100 125
長さ（mm） 600～4,100
（3,500） 		600～5,120
（4,370）
幅（mm） 標準600
（300～600） 		標準600
（300～600）
  • ?幅、長さについては10mm間隔で製作します。長さの（ ）內寸法は最大支點間距離です。
  • ?厚さ150mmについてはお問合せください。
  • ?物性は通常のヘーベルに準じます。

MPファスナー

  • ?耐力検討を基に、MPファスナーピッチを算出します。
  • ?パネル幅方向位置：中央（補強鉄筋との関係で左右にずれる場合あり）
  • ?パネル長さ方向ピッチ：標準ピッチ400～600mm※
  • ?パネル取付け部等との離隔：パネル取付け部から100mm以上、パネル端部から75mm以上
  • ?上記條件を考慮し、設計者様および外裝材業者様と打ち合わせの上、位置を決定してください。

    • ※まぐさや腰壁等短いパネルにおいては、別途ご相談ください。

防水機構

?吸水、吸濕のおそれのある場所に使用するときには、防水上有効な仕上げを施してください。
【參考資料】へーベルテクニカルハンドブック

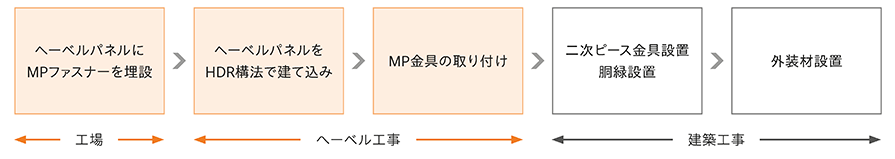

工事範囲について

工事範囲について
