RC造打込工法用 不燃材料認定品
ネオマ??フォームUF
※「ネオマフォームUFTM」は2025年3月をもって販売を終了いたします。內容はこちらをご確認ください。

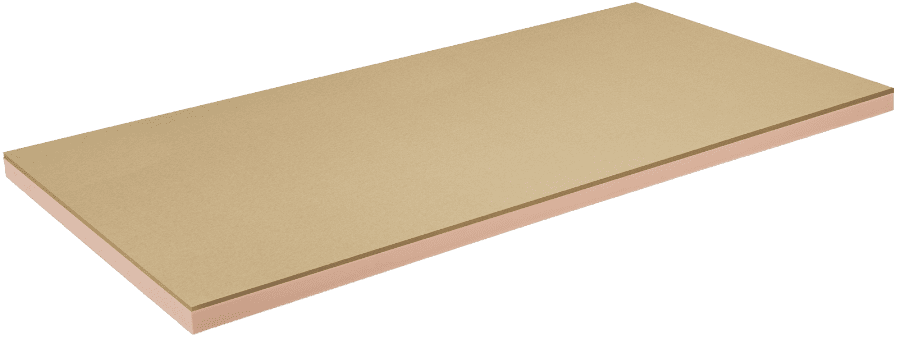

ネオマフォームに無機質板（片面紙面材）を複合した、RC造?打込み工法用不燃材料認定品です。
地下駐車場の天井などに多く採用されています。
斷面図
不燃材料: NM-5331
構成
| 構成 | |
|---|---|
| 斷熱材 | 複合材料 |
|
ネオマフォーム JIS A 9521フェノールフォーム斷熱材1種2號CⅡ JIS A 9511フェノールフォーム保溫板1種2號C |
片面無機質板、片面紙面材 |
製品規格
| 品番 | 厚さ （mm） | 幅×長さ （mm） | EI認証対象 | 熱抵抗[（m2?Ｋ）/Ｗ] ※ | |
|---|---|---|---|---|---|
| 総厚 | ネオマフォーム | ||||
| 13UF-45 | 13 | 12 | 450×1800 | ● | 0.6 |
| 13UF-90 | 900×1800 | ● | |||
| 26UF-90 | 26 | 25 | ● | 1.3 | |
| 34UF-90 | 34 | 33 | ● | 1.7 | |
| 51UF-90 | 51 | 50 | ● | 2.5 | |
※ 熱抵抗はネオマフォーム単體（複合材料の斷熱性能を含まない）の斷熱性をUFの性能としています。
優良斷熱材（EI）認証制度について
「優良斷熱材認証制度」は一般社団法人 日本建材?住宅設備産業協會がすぐれた品質管理のもとに安定した斷熱性能を有する優良斷熱材（EI）を認証する制度です。省エネ基準適合義務化の斷熱性能の確認において、JISと並ぶ第三者認証制度として利用できます。 （製品規格表の「EI認証対象」欄に、●印で示すものが、対象品番となります。）
斷熱材の基本物性（高密度品）
| 項目 | 物性値 |
|---|---|
| 熱伝導率[Ｗ/（m?Ｋ）] | 0.020以下 |
| 密度（kg/m3） | 38以上 |
| 圧縮強さ（N/cm2） | 22以上 |
ネオマフォームの物性値は、測定データの代表値
＜試験方法＞
■密度、圧縮強さ：JIS A 9521、JIS A 9511
■熱伝導率：JIS A 1412
ホルムアルデヒドの放散について
ネオマフォームUFは、以下の材料で構成されていますので、內裝の露出の有無に関わらず使用面積の制限なくお使いいただけます。
| 斷熱材規格 | JIS A 9521フェノールフォーム斷熱材1種2號CⅡ F☆☆☆☆、 JIS A 9511 フェノールフォーム保溫板1種2號C F☆☆☆☆ |
|---|---|
| 紙面材 | ホルムアルデヒド含有無 |
| 無機質板 | ホルムアルデヒド含有無 |
| 接著剤 | 非ホルムアルデヒド系(規制対象外物質) |
関連情報

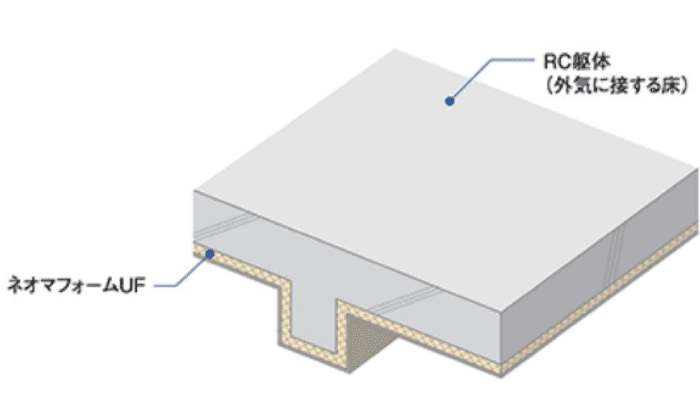

スラブ下 （外斷熱）用途、免震ピット（外斷熱）用途
ネオマフォームUFはネオマフォームに無機質板（片面紙面材）を複合した不燃材料認定品です。
軽量のため、施工性にも優れます。現し仕上げが可能です。
ネオマフォームUFの特徴
熱伝導率0.020［W/(m?K)］の高斷熱性により、熱抵抗値2.5［(㎡?K)/W］を厚さ51mmでクリアできます。
不燃材料認定を取得しております。
不燃材料認定を取得しているため、天井で不燃材を設置する必要がありません。
駐車場等、不燃要求のある部位での空間を有効活用する建物設計に貢獻します。
不燃材料であるケイ酸カルシウム板やせっこうボード12.5mmと比較して軽量のため、天井に使用しても安全で、施工性に優れます。

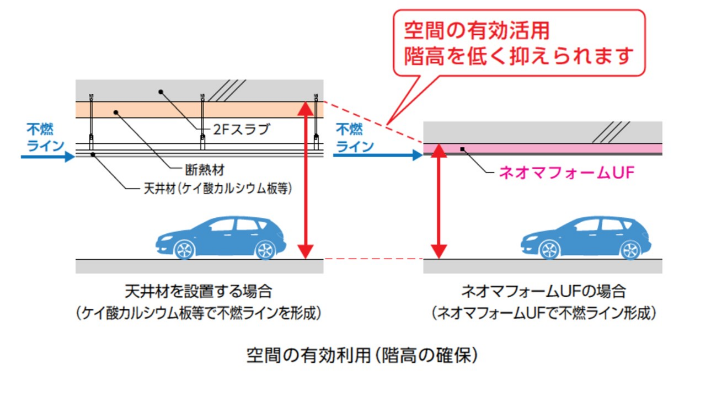

工法の比較
ネオマフォームUFは不燃認定取得品であり、打込みが可能なため不燃要求のある部位にも現し仕上げ（天井材不要）で対応可能です。
ネオマフォームUFの施工方法
ネオマフォームUFの施工は、打込み工法を標準としています。
※詳細につきましては「ネオマフォームUF施工要領書」をご參照下さい。
ネオマフォームUFの斷熱補強壁部への施工は、ネオマフォームRC打込シリーズパンフレット內「ネオマフォームDHの施工」

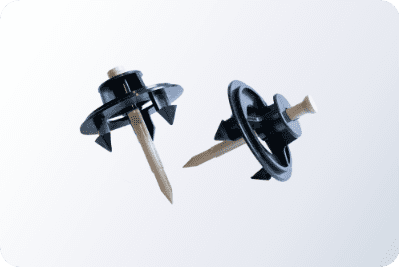

をご參照下さい。（ただし、その際型枠への設置には必ず「ネオマキーパーⅡ」をご使用下さい。）

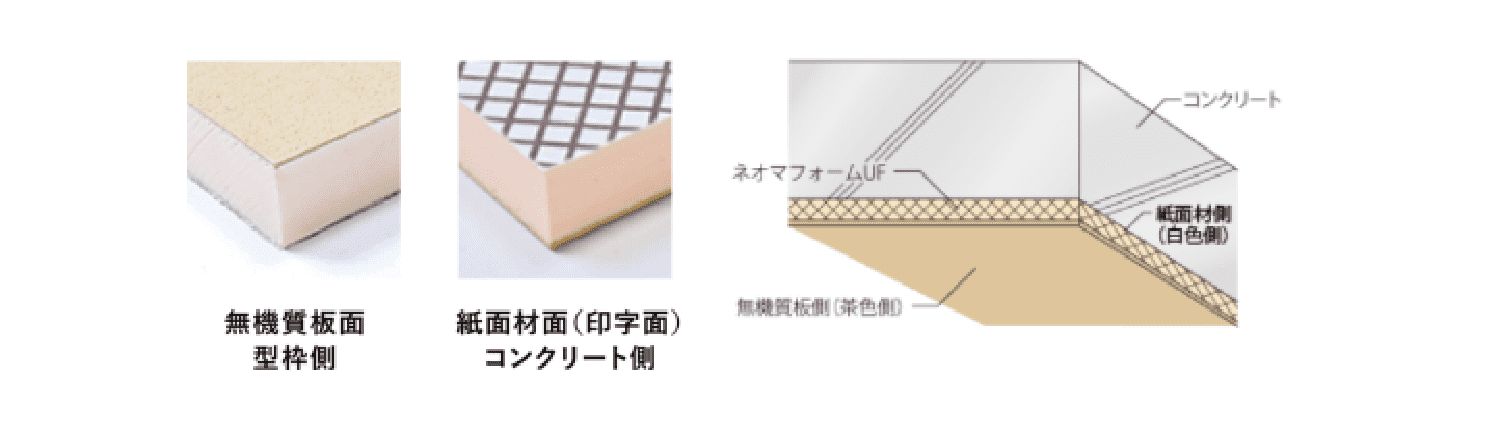

無機質版面が型枠側、紙面材面がコンクリート側です。
ネオマフォームUF RC造後張り用途
ネオマフォームUFは、RC打込み用ですが、後張りも可能です。詳細については、施工要領書をご參照ください。
